Flexpalle – en tilpasningsbar specialpalle

Flexpalle artikel 2101 er en tilpasselig specialpalle med en basispalle, som kan suppleres med en eller to vinger afhængigt af godsets længde. Mål, vægt og belastning fastsættes for den valgte udførelse i tilbuddet. Konstruktionen er omfattet af patentpublikation EP 2 502 842.

Artikel
2101
Pris
Anmod om et tilbud på aktuel pris og tilgængelighed

Vil I gennemgå mål, last og håndtering? Book et møde (på svensk)

Flexpalle • artikel 2101

En specialpalle, der tilpasses efter godsets længde

Flexpallen består af en basispalle med mulighed for en eller to vinger. Vingerne tilpasser støttefladen efter godsets længde og støttepunkter. Har du brug for andre materialer, fastgørelser eller en helt ny konstruktion? Se kundetilpasset specialpalle.

Produktspecifikation

Verificerede produktoplysninger for artikel 2101
ProduktFlexpalle – tilpasningsbar specialpalle
Varenummer2101
KategoriPaller / Special / Specialpaller
MålSkræddersys efter godsets og håndteringens krav
KonstruktionBasispalle med en eller to vinger til varierende godslængder. Kan mindske behovet for flere faste palleformater på lager.
Maksimal belastningBeregnes for valgt udførelse og belastningstilfælde i tilbud
VægtVarierer efter dimensioner, materiale og konstruktion
PatentpublikationEuropæisk patentpublikation EP 2 502 842 vedrører et justerbart pallesystem; retlig status kan variere mellem lande
EksportTrædele kan varmebehandles og mærkes efter ISPM 15, når destinationen kræver det
PrisAnmod om et tilbud på aktuel pris og tilgængelighed

Produktoversigt

Flexpallens verificerede specifikationer

Mål, vægt og lastkapacitet varierer med udførelsen. De fastlægges derfor i tegning og tilbud til det produkt, der skal transporteres.

Konstruktion og udførelse

Basispalle med én eller to vinger til varierende godslængder. Kan mindske behovet for flere faste palleformater på lager. Dimensioneres efter godsets vægt, støttepunkter og håndtering.

Basispalle og vinge · et Flexpalle-eksempel

Tegningerne M35-01 og V4-01 viser en basispalle og en separat vinge. Begge har længdegående brædder med forskelligt antal og placering. Målene gælder disse tegningseksempler. Basispalle, antal vinger og udførelse tilpasses bestillingen.

M35-01 · basispalle
Basispalle · 800x1380 M35-01Basispalle med fem langsgående dækbrædder. Tre er 96 mm brede og to er 72 mm brede. Længden L vises vandret og bredden B lodret. Placeringen er vist skematisk.L 1 380 mmB 800 mm
Basispalle med fem langsgående dækbrædder. Tre er 96 mm brede og to er 72 mm brede.
Oplysninger for tegningseksemplet
TegningsdelBasispalle
Format på tegningen1 380 × 800 mm
Længdegående brædder5 stk.
Bræddebredder3 × 96 mm og 2 × 72 mm
Bræddetykkelse16 mm
Tegningsnummer800x1380 M35-01 · rev. 3
Vis originaltegningen · 800x1380 M35-01Originaltegning 800x1380 M35-01, revision 3: Basispalle med fem langsgående dækbrædder. Tre er 96 mm brede, og to er 72 mm brede.Åbn originaltegningen (PDF)
V4-01 · vinge
Separat vinge · 800x1480 V4-01Separat vinge med fire langsgående 72 mm-brædder og støtte i den ene ende. Vingens format er ikke den samlede palles totallængde. Længden L vises vandret og bredden B lodret. Placeringen er vist skematisk.L 1 480 mmB 800 mm
Separat vinge med fire langsgående 72 mm-brædder og støtte i den ene ende. Vingens format er ikke den samlede palles totallængde.
Oplysninger for tegningseksemplet
TegningsdelSeparat vinge
Format på tegningen1 480 × 800 mm
Længdegående brædder4 stk.
Bræddebredder4 × 72 mm
Bræddetykkelse16 mm
Tegningsnummer800x1480 V4-01 · rev. 3
Vis originaltegningen · 800x1480 V4-01Originaltegning 800x1480 V4-01, revision 3: Separat vinge med fire langsgående 72 mm-brædder og understøtning i den ene ende. Vingens format er ikke den samlede længde af den monterede palle.Åbn originaltegningen (PDF)
Flere konstruktions- og tegningseksempler

Tegningseksempel · FlexPall 4051

Tegningseksempel. Målene beskriver denne konstruktion og er ikke standardmål for artikel 2101. Intern tegningsartikel 4051; forbindelsen til artikel 2101 er ikke fastlagt. Seks dækbrædder og fire separate underbrædder, ikke fire gennemgående meder.

Tegningseksempel 4051 · visning langs 800 mm-sidenTegningseksempel 4051, 800 × 600 mm: seks dækbrædder, to af fire tværbrædder, to almindelige klodser, ét af to dobbelte FLEX-aggregater og fire underbrædder ses langs 800 mm-siden.

Tegningseksempel 4051, 800 × 600 mm: seks dækbrædder, to af fire tværbrædder, to almindelige klodser, ét af to dobbelte FLEX-aggregater og fire underbrædder ses langs 800 mm-siden.

Markér en del i skitsen og måltabellen.

Dækbrædder
Seks dækbrædder er synlige. De to midterbrædder ligger ved siden af hinanden ved delingen.
Tværbrædder
To af fire 400 mm-tværbrædder er synlige, ét pr. halvdel. Det andet i hver halvdel ligger bagved.
Klodser og FLEX-aggregat
To almindelige klodser og ét dobbelt FLEX-aggregat er synlige. I alt fire almindelige klodser og to FLEX-aggregater. Hvert FLEX-aggregat har to 75 mm-halvdele forbundet med plastbånd.
Underbrædder
Fire separate underbrædders ender er synlige. De er ikke fire gennemgående længdegående meder.

Totalhøjde efter konstruktionen

16 + 16 + 90 + 16 = 138 mm

Komponentmål · længde × bredde × tykkelse eller monteret højde
Dækbrædder6 stk. · 600 × 75 × 16 mmStykliste: 10 stk. af dette tværsnit omfatter 6 dækbrædder + 4 underbrædder ifølge visningerne
Meder / bundbrædder4 stk. · 600 × 75 × 16 mmFire separate underbrædder, ikke fire gennemgående længdegående meder
Tværbrædder4 stk. · 400 × 75 × 16 mm
Klodser4 stk. · 75 × 75 × 90 mmAlmindelige spånklodser
FLEX-klodsaggregat2 stk. · 75 × 150 × 90 mmOriginalnotation 75×(2×75)×90. To klodsdele pr. aggregat, forbundet med plastbånd.

Tegningseksempel · 2101 Damstahl 2520x1260

Tegningseksempel. Målene beskriver denne konstruktion og er ikke standardmål for artikel 2101. Separat bjælkepalle fra kundetegning; ikke en verificeret FLEX-konstruktion.

Kundetegning Damstahl · visning langs 1 260 mm-sidenSeparat kundeeksempel Damstahl, 2 520 × 1 260 mm: fem dækbrædder og én af tre tværbjælker er synlige. Dette er en bjælkepalle uden klodser eller tværbrædder.

Separat kundeeksempel Damstahl, 2 520 × 1 260 mm: fem dækbrædder og én af tre tværbjælker er synlige. Dette er en bjælkepalle uden klodser eller tværbrædder.

Markér en del i skitsen og måltabellen.

Dækbrædder
Alle fem 2 520 mm-dækbrædders ender er synlige langs 1 260 mm-siden.
Tværbjælker
Én af tre tværbjælkers 1 260 mm-langside er synlig. De andre ligger bagved. Monteret højde er 70 mm og bredde i plan 45 mm. Tegningen viser også en 20 × 10 mm not, usynlig i denne langsideprofil.

Totalhøjde efter konstruktionen

22 + 70 = 92 mm

Komponentmål · længde × bredde × tykkelse eller monteret højde
Dækbrædder5 stk. · 2 520 × 100 × 22 mm
Fødder / bjælker3 stk. · 1 260 × 45 × 70 mmStyklisteorden 1260×70×45. Monteret højde 70 mm fremgår af sidevisningen.

Lastkapacitet og lastbetingelser

Kundetilpasset belastningstilfælde

Dimensioneres efter godset

Dimensioneres efter godsets vægt, støttepunkter og håndtering med valgt basispalle og én eller to vinger.

Robotcelle med træpalle i GLFs produktion i Genarp.

Produktion og kundetilpasning

Produktion hos GLF

CAD-konstruktion og mulighed for robotsømning i Genarp.

Pallelængde op til 1 600 mm i maskinlinjen; 800–3 000 mm i separat pallerobot. Produktionsmetoden vælges til konstruktionen.

Produktionen i Genarp →

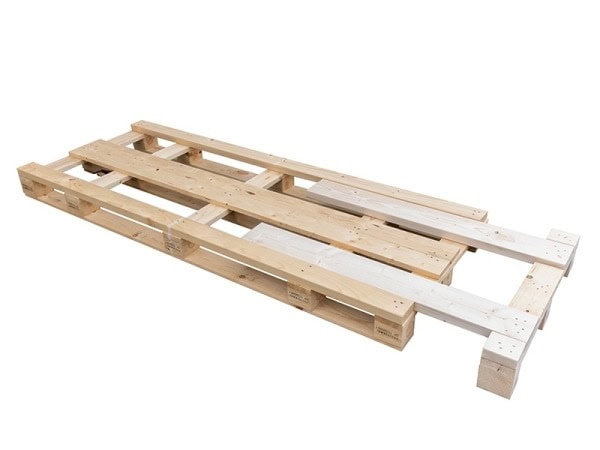

Flexpalle artikel 2101 med tilpasningsbare vinger
Flexpalle artikel 2101 – basispalle som suppleres med en eller to vinger.

Justerbar støtte

Når en standardpalle ikke giver tilstrækkelig støtteflade

Flexpallen er særlig relevant ved varierende godslængde eller støttepunkter uden for en almindelig basispalle. Antal vinger, vingelængde og bærende dele defineres efter produktet.

  • En basispalle som grundlag
  • En eller to vinger efter behov
  • Dimensionering efter gods, belastningstilfælde og håndtering
  • Tegnings- og tilbudsgrundlag for hver udførelse

Tilbudsproces

Sådan defineres den rette Flexpalle

Grundlaget skal tydeliggøre godsets støttebehov og det belastningstilfælde, pallen skal dimensioneres til.

  1. 01

    Beskriv godset

    Angiv længde, bredde, vægt, støttepunkter, løft og pallens håndtering.

  2. 02

    Vælg udførelse

    Basispalle, en eller to vinger, materiale og dimensioner defineres i forslaget.

  3. 03

    Bekræft konstruktionen

    Tegning, belastningstilfælde, eksportkrav, volumen og eventuel afprøvning fastlægges før bestilling.

Mærkning efter marked

ISPM 15 når eksportflowet kræver det

Flexpallens trædele kan varmebehandles og IPPC-mærkes efter ISPM 15 til destinationer, hvor reglerne kræver det. Mærkningen er ingen generel produktcertificering, og alle markeder har ikke automatisk samme krav. Kontrollér destinationen hos Jordbruksverket.

  • GodsMål, vægt og støttepunkter styrer konstruktionen.
  • BelastningstilfældeStatisk, dynamisk og eventuelt reolbaseret behov skal beskrives.
  • DestinationEksportmarkedet afgør behandling, mærkning og dokumentation.

Relaterede løsninger

Palle, emballage eller komplet træemballage

Ofte stillede spørgsmål

Almindelige spørgsmål om Flexpalle

Hvordan fungerer Flexpallen?

Den består af en basispalle med mulighed for en eller to vinger. Vingerne tilpasser støttefladen efter godsets længde og støttepunkter.

Hvilke mål og belastninger er mulige?

Ingen generelle maksimummål eller maksimallast er offentliggjort. Mål, vægt og bæreevne fastlægges for valgt udførelse og belastningstilfælde i tilbuddet.

Hvad betyder patentnummeret EP 2 502 842?

Nummeret vedrører en europæisk patentpublikation om et justerbart pallesystem. Er retlig status i et bestemt land vigtig, skal den kontrolleres for det aktuelle marked.

Kan Flexpallen ISPM 15-mærkes?

Trædele kan varmebehandles og mærkes efter ISPM 15, når destinationslandets regler kræver det.

Hvad skal jeg sende med i tilbudsforespørgslen?

Send mål, vægt, støttepunkter, håndtering, belastningstilfælde, volumen, destination og eventuelle test- eller dokumentationskrav.

Tilpas støttefladen

Passer Flexpalle til jeres gods?

Send produktmål, vægt og ønskede støttepunkter, så den rette basispalle og vingeudførelse kan vurderes.

Få et tilbud

Flexpalle – en tilpasningsbar specialpalleArt. 2101
Få et tilbud →
